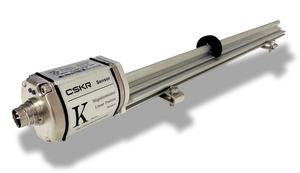

KP外置滑块式磁致伸缩位移传感器
分享到:

KP外置滑块式磁致伸缩位移传感器

产品详情
品牌 CSKR 型号 KP
产地 德国 类型 位移传感器
规格 1

KP外置滑块式磁致伸缩位移传感器



■ 产品特点

■ 外置安装,使用方便

■ 无须归零,绝对位置输出

■ 永不磨损,非接触式测量

■ 易于诊断,LED灯实时状态指示

■ 支持多磁环位置检测

■ 支持位置+速度,同步信号输出

可选接口

可选接口

Analog

SSI

start/stop

输出信号

4~20mA;   0~10V等

25, 24, 26 Binary/Gray脉冲信号
可选接口

CANbus

Profibus

Profinet

输出信号CANbasic / CANopenProfibus-DP(ISO 74498)Profinet I/O RT

通用参数

供货范围25mm~3800mm
测量参数 非线性度<±0.01%F.S.,重复精度<±0.001%F.S.
安装方式外置安装,   固定夹片(M5x20螺钉)
防护能力电子仓:   IP67,     测杆:   IP65(有防水要求须定制)
工作温度 - 40℃~+85℃
工作电压24VDC (-15/+20%),   超压保护,   反极性保护
可选磁环滑动型:S型;   悬浮型:C型
安装尺寸


电气连接

模拟量输出-接线方式

模拟量—接线

针号

线色

定义

状态指示灯

状态

定义

六芯孔插头

1

模拟信号输出


绿灯亮 正常工作
2

信号地

绿灯闪 进入编程状态
3

通讯接口 (+)

红灯闪 磁环超出有效量程
4绿

通讯接口 (-)

红灯亮 检测不到磁环
5

+24VDC(-15%/+20%)



6

直流电源地



SSI数字量输出-接线方式


SSI—接线

针号

线色

定义

状态指示灯

状态定义

七芯孔插头

1

数据 (-)

绿灯亮

正常工作

2

数据 (+)

绿灯闪 进入编程状态

3

时钟 (+)

红灯闪 磁环超出有效量程

4

绿

时钟 (-)

红灯亮 检测不到磁环

5

+24VDC(-15%/+20%)



6

直流电源地



7- ——


Profibus(DP)-接线方式


双五芯插头

针号

线色

定义

LED1 指示状态

状态

定义

 针左

 孔右

1-

VP+5N(只适用于终点接线)


绿灯亮 正常工作
2绿 RxD/TxD-N(总线)绿灯闪 编程状态
3
-

DGnd(只适用于终点接线)

红灯闪 磁环超出有效量程
4

RxD/TxD-P(总线)

红灯亮 检测不到磁环
5屏蔽

屏蔽线接机械地



电源四芯插头

针号

线色

定义




1

+24VDC(-15%/+20%)




2

——



3

直流电源地(0VDC)



4 ——






双六芯插头

针号

线色

定义

状态指示灯

状态定义

 孔左

 针右

1

绿

RxD/TxD-N(总线)

绿灯亮

正常工作

2

RxD/TxD-P(总线)

绿灯闪 进入编程状态

3

-

DGnd(只适用于终点接线)

红灯闪 磁环超出有效量程

4

-

VP+5N(只适用于终点接线)

红灯亮 检测不到磁环

5

+24VDC(-15%/+20%)



6

直流电源地(0VDC)



7黄/绿 电缆屏蔽线接机械地


Profinet-接线方式

双五芯针插头

针号

线色

定义

LED1 指示状态

状态

定义

1

Tx+


绿灯亮 正常工作
2Rx+绿灯闪 编程状态
3

Tx-

红灯闪 磁环超出有效量程
4

Rx-

红灯亮 检测不到磁环
5-

——

黄灯闪 总线连接故障

电源四芯插头

针号

线色

定义

LED2/3通讯状态

状态

定义

1

+24VDC(-15%/+20%)


绿灯亮

以太网连接 激活
2

——

绿灯灭 以太网连接 断开
3

直流电源地(0VDC)



4 ——







CanOpen/Basic-接线方式

双五芯插头

针号

线色

定义

LED1 指示状态

状态

定义

 针左

 孔右

1

——


绿灯亮 正常工作
2 ——绿灯闪 编程状态
3

——

红灯闪 磁环超出有效量程
4

Can(+)

红灯亮 检测不到磁环
5

Can (-)



电源四芯插头

针号

线色

定义




1

+24VDC(-15%/+20%)




2

——



3

直流电源地(0VDC)



4 ——







双六芯插头

针号

线色

定义

状态指示灯

状态定义

1

Can(+)

绿灯亮

正常工作

2

Can(-)

绿灯闪 进入编程状态

3

——

红灯闪 磁环超出有效量程

4

绿

——

红灯亮 检测不到磁环

5

+24VDC(-15%/+20%)



6

直流电源地(0VDC)
